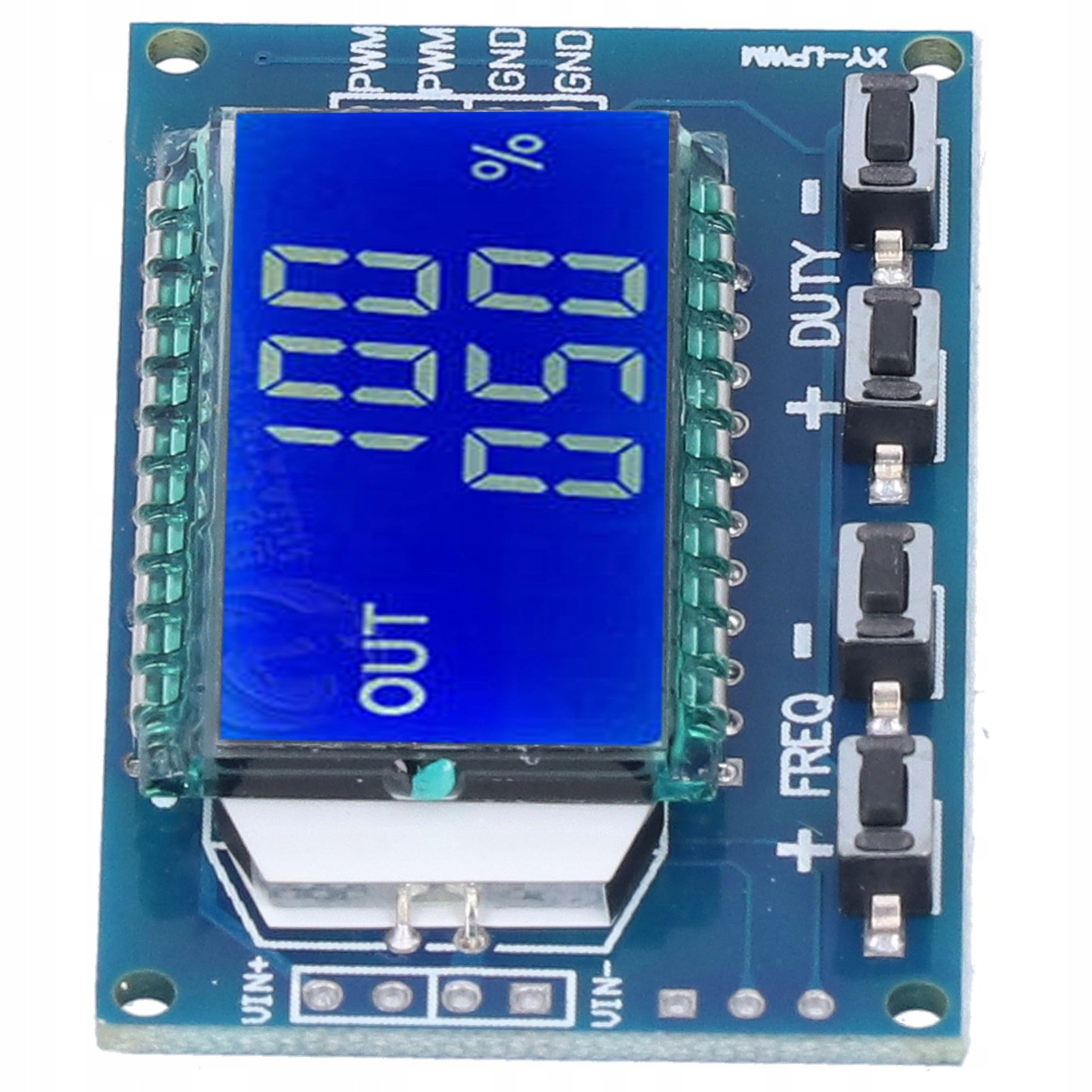

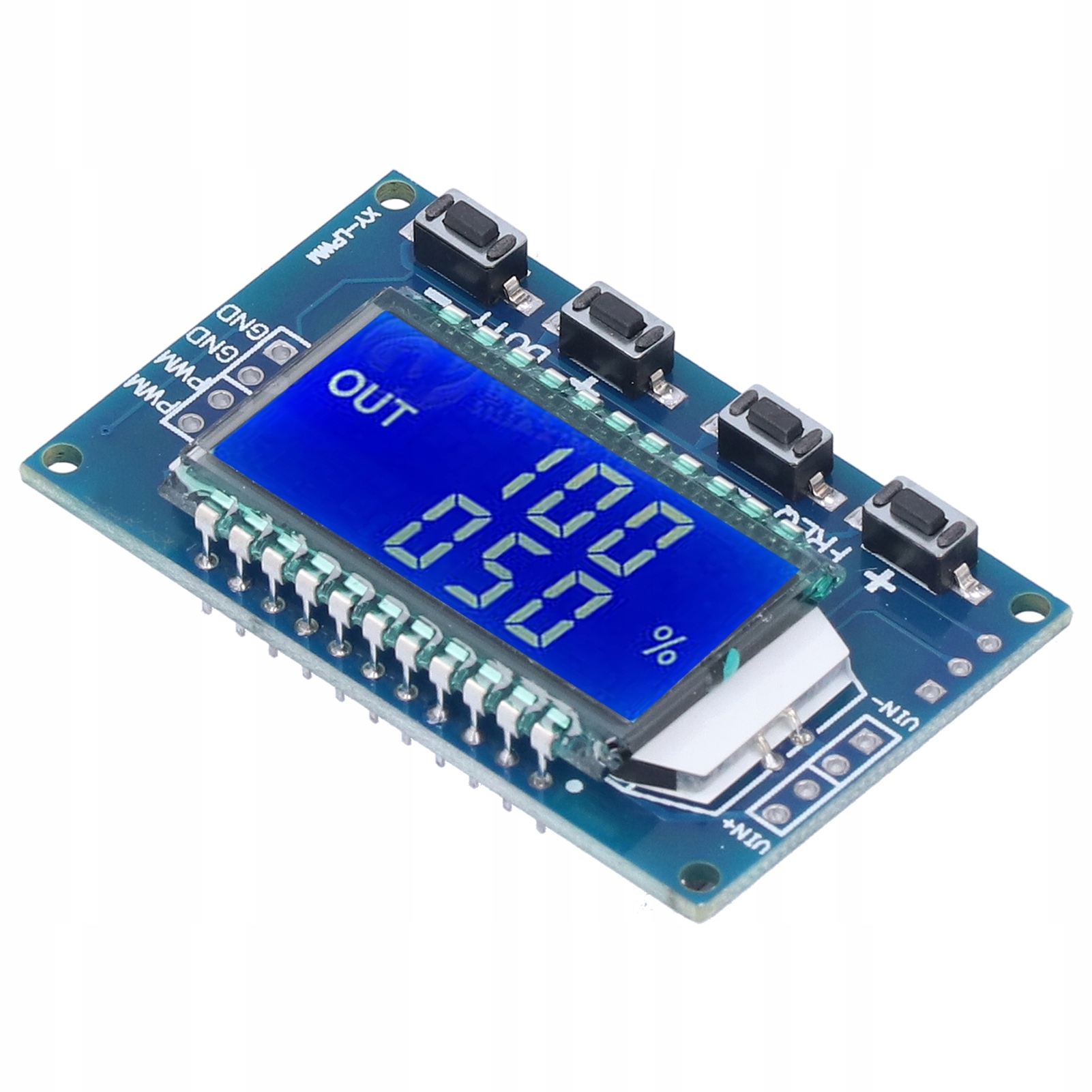

Модуль генератора сигналов PWM частота

Funkcja:1. Zakres zastosowania: Używany jako generator sygnału fali prostokątnej do generowania sygnałów fali prostokątnej do eksperymentalnego rozwoju i do generowania sygnałów fali prostokątnej do sterowania sterownikami silników.

2. Generuj regulowane impulsy: Ten moduł generuje regulowane impulsy do użytku z MCU i sterowania obwodami (aplikacje takie jak ściemnianie PWM i regulacja prędkości).

3. Łatwy w obsłudze: wyjście PWM, ten moduł może oddzielnie ustawić częstotliwość i cykl pracy, z szerokim zakresem częstotliwości i wysoką dokładnością.

4. Wyświetlacz LCD: Częstotliwość i cykl pracy wyświetlacza LCD są bardzo wyraźne. Moduł ten może komunikować się z portem szeregowym. Wszystkie parametry ustawień są zapisywane po wyłączeniu zasilania.

5. Cztery zakresy częstotliwości, automatyczne przełączanie: XXX (bez kropki dziesiętnej): najmniejsza jednostka to 1 Hz, w zakresie 1 Hz ~ 999 Hz, X.XX (sto miejsc po przecinku) to minimalna jednostka 0,01 Khz, w zakresie 1,00 Khz ~ 9,99 Khz , XX.X (dziesięć po przecinku): minimalna jednostka to 0.1kHz; zakres 10,0 KHz ~ 99,9 KHz, X.X.X (dziesiętne w dziesięciu i stu): minimalna jednostka to 1 kHz; zakres 1KHz ~ 150KHz.

. Moduł generatora sygnału PWM Częstotliwość

. Moduł generatora sygnału PWM Częstotliwość

Specyfikacja:Typ artykułu: moduł generatora sygnału

Materiał: tworzywo sztuczne;

Zakres częstotliwości podzielony jest na cztery, automatyczne przełączanie:

1.XXX (bez kropki dziesiętnej): najmniejsza jednostka to 1Hz, w zakresie 1Hz ~ 999Hz;

2.X.XX (sto przecinek dziesiętny) to minimalna jednostka 0,01 Khz, w zakresie 1,00 Khz ~ 9,99 Khz;

3.XX.X (dziesięć po przecinku): minimalna jednostka to 0.1kHz; zakres 10,0 KHz ~ 99,9 KHz

4.X.X.X (dziesiętne dziesięć i sto): minimalna jednostka to 1 Khz; zakres 1KHz ~ 150KHz

np. Wyświetlanie częstotliwości: 100 wskazuje, że impuls wyjściowy PWM 100Hz;

1.01 reprezentuje impuls wyjściowy PWM 1.01K;

54.1 reprezentuje impuls wyjściowy PWM 54,1 KHz;

1.2.4 wskazuje, że impuls wyjściowy PWM 124 KHz;

Zakres cyklu pracy: 0 do 100%

Wszystkie parametry konfiguracji, oszczędzanie energii.

Parametry modułu:

Napięcie robocze: 3,3 ~ 30 V

Zakres częstotliwości: 1Hz ~ 150KHz

Dokładność częstotliwości: w każdym zakresie dokładność wynosi około 2%

Sygnał obciążenia: prąd wyjściowy około 5 ~ 30ma

Amplituda wyjściowa: amplituda PWM równa napięciu zasilania;

Temperatura otoczenia: -20 ~ + 70 ℃

Sterowanie portem szeregowym (komunikacja na poziomie MCU TTL)

Standard komunikacji: 9600 bps Bity danych: 8

Bity stopu: 1

Bit parzystości: Brak

Kontrola przepływu: brak

1. Częstotliwość PWM

"F101": Ustaw częstotliwość 101 Hz (001 ~ 999)

"F1.05": Ustaw częstotliwość 1,05 KHZ (1,00 ~ 9,99)

"F10.5": Ustaw częstotliwość 10,5 KHZ (10,0 ~ 99,9)

"F1.0.5": Ustaw częstotliwość 105 KHZ (1.0.0 ~ 1.5.0)

2. Współczynnik wypełnienia PWM

"DXXX": Ustaw cykl pracy PWM na XXX; (001 ~ 100)

Na przykład D050 ustaw współczynnik wypełnienia PWM na 50%

3. Odczytuje ustawione parametry

Wyślij "odczytaj" ciąg odczytu ustawień parametrów.

Ustawienie pomyślnego powrotu: DÓŁ;

Ustawienie powrotu po awarii: FALL.

. Moduł generatora sygnału PWM Częstotliwość

. Moduł generatora sygnału PWM Częstotliwość

Lista pakietów:1 x moduł generatora sygnału
