Sterowanie oświetleniem LED, sterownik kaskadowy- automatyczny. Inteligentne oświetlenie.

Przedstawiamy produkt autorstwa polskiej firmy RCL-System. Został on zaprojektowany, montowany oraz testowany w Polsce, co gwarantuje najwyższą jakość wykonania. Sterownik powstał na bazie wieloletnich doświadczeń oraz wsłuchując się w oczekiwania klientów, dzięki czemu charakteryzuje się niezawodnością oraz ergonomią działania. Świetnie sprawdzi się do sterownia oświetleniem LED na korytarzach, klatkach schodowych, w ciągach komunikacyjnych oraz w różnego rodzaju pomieszczeniach.

Firma posiada 4 letnie doświadczenie w produkcji, sprzedaży, obsłudze klienta oraz serwisowaniu urządzeń. Ciągle doskonalimy produkty w celu niezawodności i ergonomii działania. Sterownik posiada wysokiej jakości elementy wybrane na podstawie naszych doświadczeń z klientami. Dzięki temu sterowniki są niezawodne podczas wieloletniej pracy. Prawie 3 tys. klientów zaufało nam przez ten okres co czyni firmę wiarygodną. Zawsze służymy pomocą na etapie doboru komponentów, przy uruchomieniu zestawu oraz w razie serwisu.

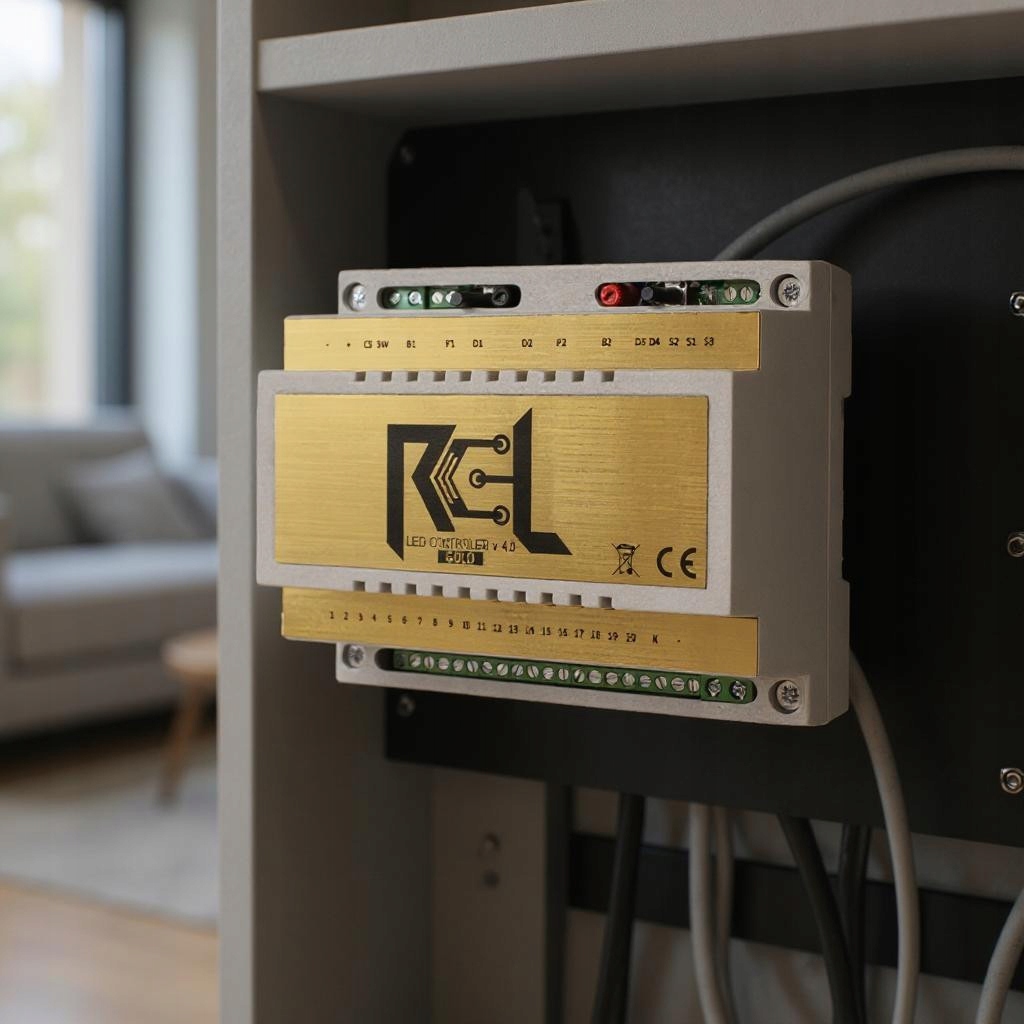

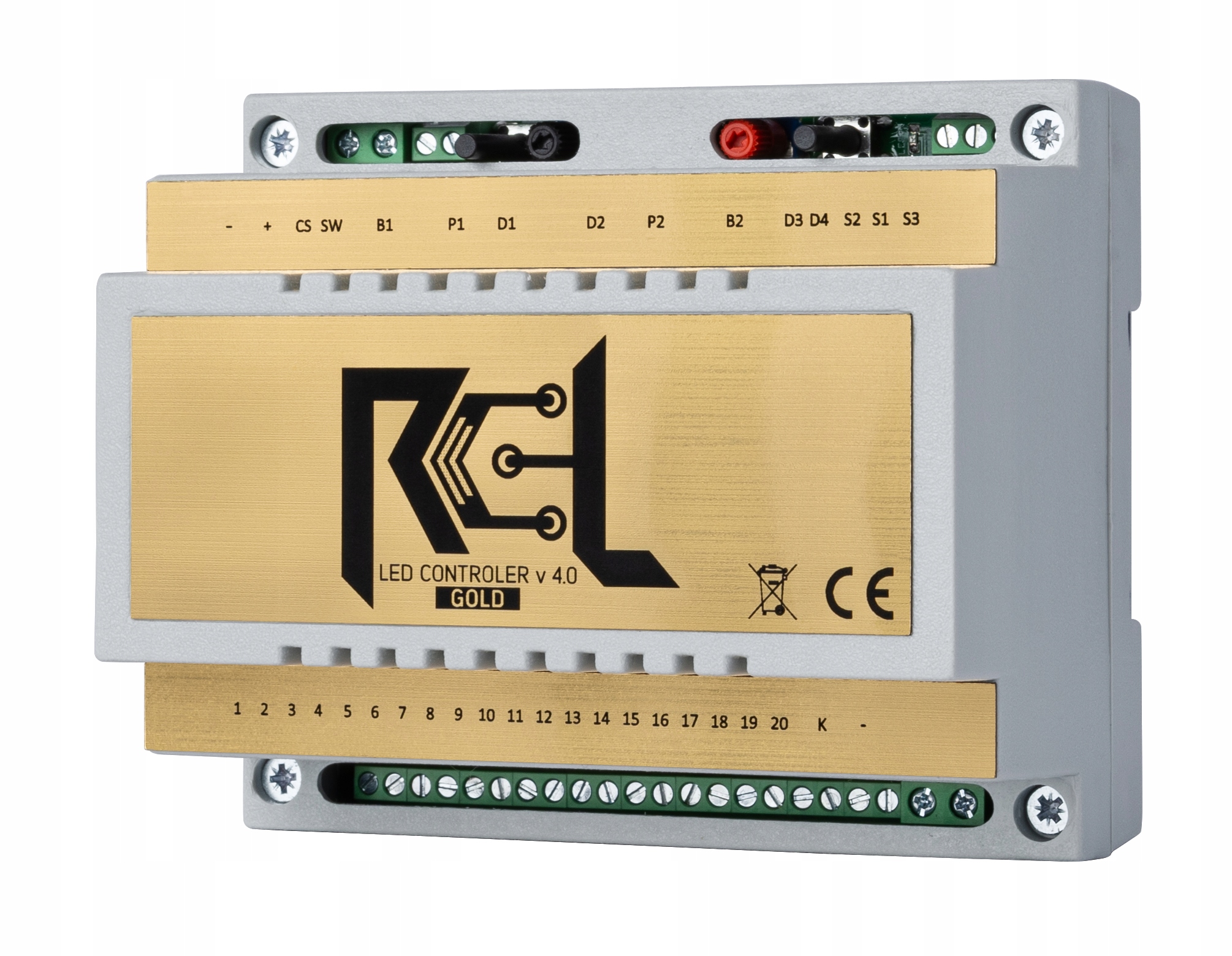

Najważniejsze cechy sterownika RCL‑LED GOLD

Automatyczne kaskadowe załączanie stopni z wejść czujnikowych

Wyjątkowy efekt świetlny na Twoich schodach – każde wejście aktywuje płynną sekwencję zapalania LED od dołu lub od góry. Elegancja i bezpieczeństwo w jednym.

Prosta i szybka instalacja

Szybka konfiguracja ogranicza się do ustawienia parametrów: szybkości zapalania, czasu świecenia i liczby stopni. Montujesz raz i działa – idealne rozwiązanie dla instalatorów.

Regulacja jasności

Zbyt mocne światło? Nie ma problemu. Wbudowana regulacja jasności (5–100%) pozwala dostosować intensywność oświetlenia bez potrzeby wymiany taśmy LED.

Możliwość sterowania z wyłącznika schodowego

Użytkownik może w każdej chwili włączyć oświetlenie na stałe – za pomocą zwykłego wyłącznika światła. To pełna elastyczność w użytkowaniu.

Pełna odporność na nieprawidłowe połączenia

Nasz sterownik wybacza błędy instalacyjne – odporny na odwrotną polaryzację, zwarcia oraz wyładowania ESD. To urządzenie, które ratuje instalatora.

Potwierdzona niezawodność : 99,6%

Sterowniki wersji v4.0 osiągnęły niezawodność 99,6% – uszkodzenia wynikały wyłącznie z użycia niewłaściwych narzędzi. To poziom jakości, któremu możesz zaufać.

Ponad 4 tys zestawów sprzedanych w 4 lata działalności firmy. Dziękujemy za wasze zaufanie.

Szczegółowe właściwości sterownika:

• sterownik przeznaczony do sterowania oświetleniem ledowym
• sterownik posiada zaawansowany algorytm, który zawsze zapewnia oświetlenie schodów w przypadku wchodzenia z obu stron jednocześnie
• płynne zapalanie oraz gaszenie stopni (sekwencyjne)
• równoległe zapalanie stopni z obu stron w przypadku aktywacji obu czujek podczas sekwencji zapalania
• standardowo sterownik aktywuje wyjścia S1, S2 i zapala stopnie kaskadowo od góry i od dołu w zależności od kierunku wchodzenia
• dodatkowe 3 wejście do czujnika półpiętra, który aktywuje wszystkie stopnie jednocześnie na czas potrzebny do zejścia ze schodów względem ustawionej prędkości
• funkcja ściemniacza - dopasuj jasność Twoich schodów do indywidualnych potrzeb 5-100%
• funkcja poręczy - przy ustawionej liczbie stopni poniżej 18 wszystkie pozostałe wyjścia z wyjątkiem 20 wyjścia zapalają się jednocześnie po aktywacji pierwszego stopnia i gasną po wyłączeniu ostatniego stopnia
• funkcja przekaźnika - przy ustawionej liczbie stopni poniżej 18, ostatnie wyjście konfiguruje się pod wyjście do podłączenia przekaźnika i sterowania oświetleniem 230V
• funkcja dezaktywacji schodów w dzień - standardowo powyżej 15 lux. Niezbędne jest podłączenie czujnika światła.
• funkcja podświetlenia stopni w nocy - konfigurowalna liczba podświetlonych stopni z góry i dołu ( zakres stopni od 1 do wszystkich ) Dodatkowo jest możliwość regulacji jasności  oświetlenia nocnego w zakresie 1-100%. Niezbędne jest podłączenie czujnika światła.
• regulacja poziomu aktywacji czujnika światła - konfiguracja odbywa się poprzez przytrzymanie przycisków podczas docelowej granicznej wartości oświetlenia - standardowo ustawiony na 15 lux
• możliwość sterowania do 20 stopni oraz regulacja liczby schodów
• każde wyjście może być obciążone do 2A co odpowiada około 4m standardowej taśmy
• dwa konfigurowalne wejścia na czujniki odległości serii RG (styk NO) lub aktywowane jedynką logiczną (3,3V do 5V - potrzebny dodatkowy zasilacz 5V do czujników ruchu oraz odległości GP )
• możliwość podpięcia praktycznie każdego rodzaju czujnika sterowany OC czyli podłączenie na wejście GND
• dodatkowe wejście SW umożliwiające włączenie ledów na stałe za pomocą zwykłego wyłącznika światła oraz wyłączników schodowych
• dodatkowe wejście na czujnik światła, które dezaktywuje sterownik gdy jest jasno. Pełni również role aktywacji lekkiego podświetlenia stopni w nocy.
• regulacja prędkości zapalania schodów
• regulacja czasu przerwy pomiędzy końcem sekwencji zapalania a początkiem gaszenia stopni

Dane techniczne:

• NAPIĘCIE ZASILAJĄCE: 12/24 VDC
• TOLERANCJA NAPIĘCIA: +/- 10%
• WYJŚCIA: 12V/24V 2A max
• RODZAJ SYGNAŁU WEJŚCIA TRYB NORMALNY: Normalnie otwarty (beznapięciowy)
• WAGA: Około 0,2 kg
• WYMIARY ZEWNĘTRZNE: Y:90mm, X:107mm, Z:65mm
• OCHRONA: IP20
• PODŁĄCZENIE PRZEWODÓW (PRZEKRÓJ): 0,5mm2 tulejka linka lub 1,5mm2 drut
• TEMP. MAGAZYNOWANIA: -10oC  do + 60 oC
• TEMP. UŻYTKOWANIA: -5 oC  do 50 oC
• WILGOTNOŚĆ POWIETRZA: 90% (bez kondensacji)

W sterowniku względem poprzednich wersji zmodyfikowano:

• działanie potencjometrów - dużo prostsze ustawienie docelowej wartości prędkości zapalania oraz czasów świecenia stopni
• wyprowadzono przyciski na zewnątrz obudowy - nie ma potrzeby otwierania sterownika do konfiguracji
• wprowadzono zabezpieczenia przeciwzwarciowe na wyjściach sterownika
• zabezpieczono sterownik przed nieprawidłową polaryzacją zasilania
• wejścia sterowników są odporne na nieprawidłowe podłączenia

Nasze produkty przeszły również pomyślnie badania CE w akredytowanym laboratorium, spełniając wymagania następujących dyrektyw:

EMC 2014/30/UE

RoHS 2011/65/UE (2015/863)

Odwołania do norm zharmonizowanych:

EN 61347-1:2015+A1:2021

EN 61347-2-13:2014+A1:2017

EN IEC 55015:2019+A11:2020

EN 61000-4-2:2009

EN IEC 63000:2018

Dodatkowo, nasze sterowniki schodowe pozytywnie przeszły testy bezpieczeństwa zgodnie z normami zharmonizowanymi LVD. Testy zawierały również testy ESD o napięciach do 8kV na odporność wyładowań elektrostatycznych na złączach urządzeń.

Do działania zestawu z czujkami oraz taśmami LED wymagany jest zasilacz 12/24V DC, który znajdziecie Państwo na naszych aukcjach.

Dobór zasilacza:

Zasilacz dobieramy na podstawie mocy taśmy LED. Moc obliczamy z prostego wzoru: moc taśmy LED x ilość stopni x długość stopnia x zapas około 15%.

Przykład: 4,8W (Moc taśmy LED) x 17 (stopni) x 1 metr (długość stopnia) x zapas 15% = 93,84W. W tym przypadku stosujemy zasilacz minimum 100W.
