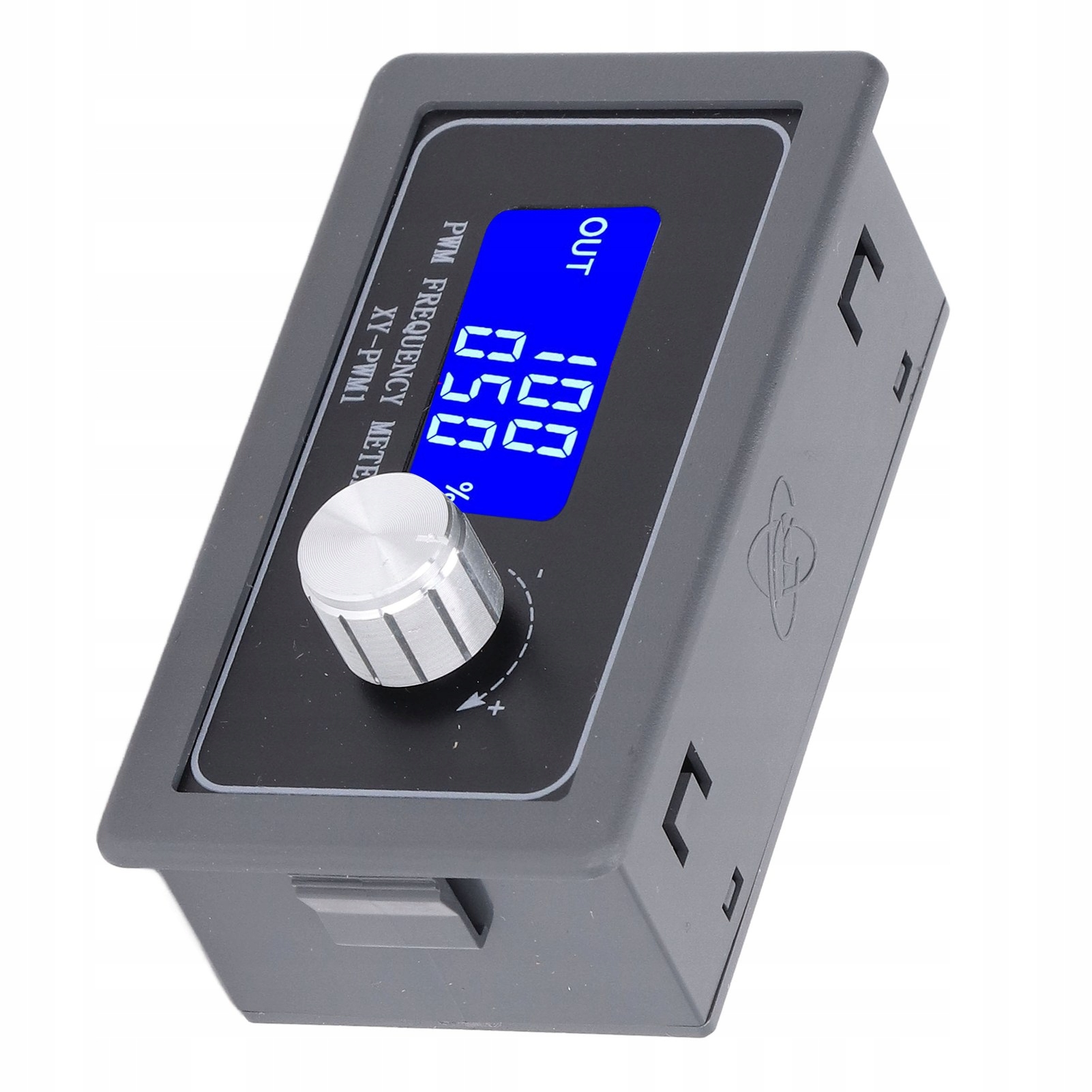

MODUŁ GENERATORA IMPULSÓW 3,3-30V Z REGULACJĄ CZĘSTOTLIWOŚCI PWM

Cecha:

1. Świetna kontrola: Ta maszyna może generować sygnał częstotliwości impulsu fali prostokątnej, co umożliwia łatwe sterowanie sprzętem.

2. Tryby pracy: Zaprojektowany tak, aby miał tryb normalny i tryb dokładny, a 2 tryby pracy mają różną częstotliwość pracy.

3. Wyraźny wyświetlacz: ekran LCD zapewnia wyraźny podgląd w dacie, dzięki czemu obsługa i regulacja są znacznie wygodniejsze.

4. Szerokie narzędzie: pozwala na szerokie zastosowanie w eksperymencie, napędzie silnika, MCU, kontrolerze PWM i tak dalej, bardzo przydatne.

5. Prosty w użyciu: Posiada funkcję blokowania, może również automatycznie zapisywać wszystkie dane po ustawieniu i wiele innych funkcji.

Specyfikacja:

Typ artykułu: Generator częstotliwości

Materiał: PCB + ABS + LCD

aplikacji: Generator sygnału fali kwadratowej

Model: XY-PWM1

Napięcie robocze: DC 3.3V-30V

Zakres częstotliwości: Tryb normalny: 1Hz-150kHz; Tryb dokładny: 1Hz-15kHz.

Dokładność częstotliwości: 2% w każdym zakresie.

Pojemność obciążenia sygnału: Prąd wyjściowy wynosi około 5-30mA.

Amplituda wyjściowa: amplituda PWM jest równoważna wartości napięcia wejściowego.

Temperatura pracy: -20 °C ~ + 70 °C

Zakres częstotliwości trybu normalnego: 1Hz-150kHz

Normalny cykl pracy: 00 do 100%

Tryb normalny Cykl pracy krokowy: 1%

Zakres częstotliwości trybu precyzyjnego: 1Hz-15kHz

Cykl pracy w trybie dokładnym: 00,0 - 100%

Tryb precyzyjny Cykl pracy krokowy: 0,1%

Aplikacja:

1. Jako generator sygnału fali prostokątnej do eksperymentalnego rozwoju;

2. Jako napędzany silnikiem generator sygnału fali prostokątnej;

3. Jako regulowany generator impulsów dla MCU;

4. Jako generator impulsów kontroluje powiązane obwody (ściemnianie PWM, regulacja prędkości).

Lista pakietów:

1 x Generator częstotliwości

Nuta:

Proszę zwrócić uwagę na bezpieczeństwo energii elektrycznej podczas korzystania z niego.
