Waveshare ESP32‑P4‑DEV‑KIT – RISC‑V 400 MHz, Wi‑Fi 6, USB HS

kod producenta SKU: 30560

Dodatkowe informacje na stronie: https://www.waveshare.com/wiki/ESP32-P4-Module-DEV-KIT-StartPage

ESP32‑P4‑Module‑DEV‑KIT to dwurdzeniowa, 400‑megahercowa płytka rozwojowa RISC‑V zaprojektowana przez Waveshare z myślą o projektach wymagających dużej mocy obliczeniowej, rozbudowanej łączności i sprzętowego bezpieczeństwa. Moduł oferuje 32 MB pamięci PSRAM i 16 MB pamięci Flash, dzięki czemu swobodnie obsługuje złożone interfejsy graficzne, aplikacje edge‑AI oraz wielozadaniowe środowiska uruchamiane w ESP‑IDF lub Arduino. Wbudowany koprocesor niskomocowy 40 MHz pomaga ograniczyć pobór energii w trybach czuwania, a sprzętowy moduł podpisu cyfrowego z osobnym blokiem zarządzania kluczami chroni poufne dane i kod aplikacji.

Płytka dysponuje szeroką gamą interfejsów HMI: złącze MIPI‑CSI z wbudowanym procesorem ISP i sprzętowym enkoderem H.264 umożliwia podłączenie kamer HD i strumieniowanie wideo 1080 p przy 30 kl./s, natomiast MIPI‑DSI z dekoderem JPEG i akceleratorem 2D DMA zapewnia płynne renderowanie grafiki na wyświetlaczach dotykowych. Zintegrowany mikrofon MEMS, wzmacniacz 2 W i gniazdo 3,5 mm pozwalają tworzyć kompletne rozwiązania audio.

Łączność przewodowa i bezprzewodowa obejmuje Wi‑Fi 6 (2,4 GHz), Bluetooth 5/BLE, port USB 2.0 OTG HS w formacie Type‑A, dwa porty USB‑C do zasilania, programowania i debugowania, a także 100‑megabitowy Ethernet z opcjonalnym PoE i gniazdem RJ‑45. Dodatkowe gniazdo micro‑SD (SDIO Host 3.0) umożliwia szybką wymianę danych lub rozszerzenie pamięci masowej.

Na 40‑pinowym złączu użytkownik znajdzie bogaty zestaw GPIO obejmujący między innymi SPI, I²S, I²C, I³C, LED‑PWM, MCPWM, RMT, ADC, UART i magistralę TWAI™, co pozwala łatwo integrować czujniki, siłowniki i moduły komunikacyjne. Do dyspozycji pozostają także przyciski BOOT i RST, wskaźnik zasilania oraz miejsce na akumulator podtrzymujący RTC.

Dzięki tej kombinacji wydajności, elastycznego IO, nowoczesnej łączności i sprzętowych mechanizmów bezpieczeństwa ESP32‑P4‑Module‑DEV‑KIT idealnie sprawdzi się w panelach operatorskich, sterownikach maszyn, systemach robotycznych, inteligentnych urządzeniach budynkowych, kioskach IoT oraz przenośnych aplikacjach multimedialnych, w których liczy się nie tylko moc obliczeniowa, lecz także niezawodność i ochrona danych.

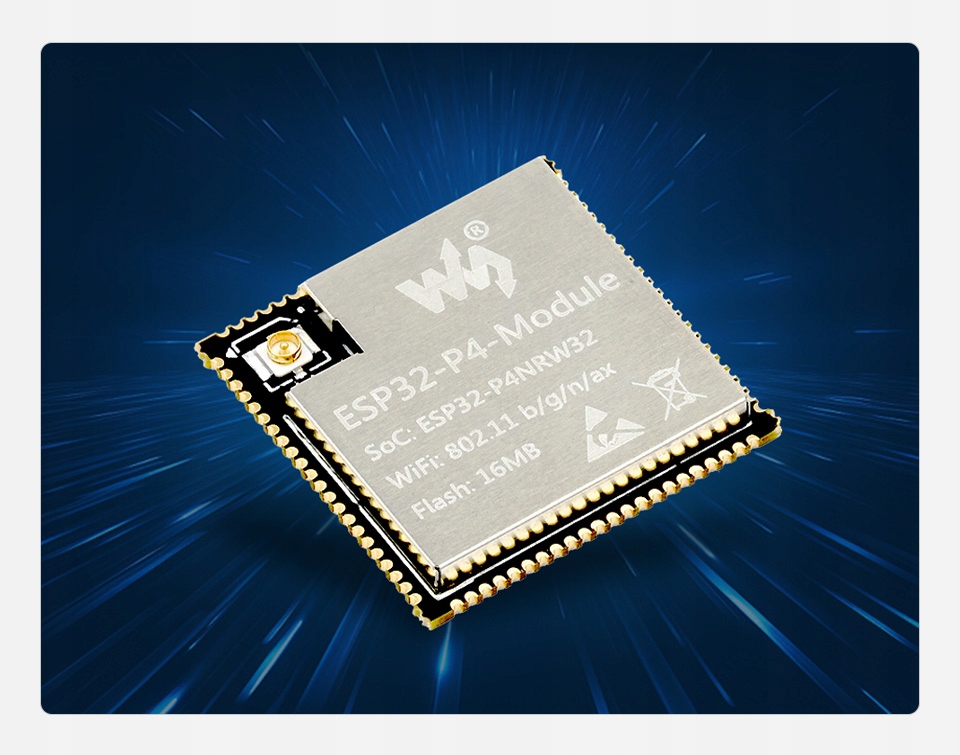

ESP32‑P4‑Module z wbudowanymi układami ESP32‑P4NRW32 i ESP32‑C6 oraz 16 MB pamięci Nor Flash; 2. interfejs wyświetlacza MIPI dwuliniowy; 3. interfejs kamery MIPI dwuliniowy; 4. złącze Type‑C służące do zasilania, wgrywania programu i debugowania; 5. gniazdo RTC (SH1.0 2P) do podłączenia akumulatora RTC z funkcją ładowania; 6. kolejne złącze Type‑C przeznaczone do zasilania i programowania; 7. interfejs I²C (SH1.0 4P); 8. interfejs I³C (SH1.0 4P); 9. gniazdo modułu PoE umożliwiające zasilanie przez PoE; 10. wlutowany mikrofon SMD; 11. złącze głośnikowe MX1.25 2P obsługujące głośnik 8 Ω 2 W; 12. złącze Type‑A zapewniające USB OTG 2.0 HS z możliwością przełączania zworami; 13. piny przełączające funkcję USB OTG pozwalające na wybór trybu HOST; 14. port sieciowy RJ‑45 100 Mb/s; 15. złącze nagłówkowe 40‑pin; 16. antena SMD układu ESP32‑C6 obsługująca Wi‑Fi 6 i Bluetooth 5 przez interfejs SDIO; 17. terminal UART ESP32‑C6 (SH1.0 4P); 18. terminal zasilania 5 V (SH1.0 2P); 19. przycisk BOOT, który należy nacisnąć przy włączaniu lub resecie, aby wejść w tryb pobierania; 20. przycisk RST do resetowania; 21. dioda sygnalizująca zasilanie; 22. gniazdo karty TF wykorzystujące interfejs SDIO 3.0.

Zestaw 40 pinów wyprowadzonych na listwę główną udostępnia w sumie 28 w pełni programowalnych linii GPIO, z których każdą można w oprogramowaniu przypisać do roli interfejsu SPI, I²S, PWM, ADC, DAC, RMT, TWAI™ (CAN‑FD) czy zwykłej linii cyfrowej. Dwie z nich (GPIO7 / GPIO8) są fabrycznie oznaczone jako magistrala I²C – SDA i SCL – dzięki czemu bezpośrednio podłączysz czujniki i ekspandery bez potrzeby rekonfiguracji sprzętowej. Analogicznie para GPIO37 / GPIO38 tworzy domyślny port UART do komunikacji szeregowej lub konsoli debugującej.

Wyprowadzenia zasilania obejmują dwa piny 5 V (zasilanie VBUS lub PoE) oraz dwa piny 3,3 V z wbudowanego stabilizatora; masę zapewnia sześć pinów GND rozmieszczonych równomiernie wzdłuż listwy, co upraszcza prowadzenie pól masy przy projektowaniu nakładek. Wszystkie linie sygnałowe pracują w logice 3,3 V i są zabezpieczone przed przepięciami ESD.

Dzięki takiej konfiguracji złącze pozwala jednocześnie podłączyć wyświetlacz SPI, kartę SD (SDIO 3.0), kilka modułów I²C, czujniki analogowe i napędy PWM – bez konieczności rezygnacji z portu debugującego czy interfejsu sieciowego – czyniąc ESP32‑P4‑Module‑DEV‑KIT wszechstronną platformą do prototypowania zarówno prostych jak i bardzo złożonych aplikacji IoT, HMI czy edge‑AI.

Dlaczego warto?

• Wydajność klasy edge‑AI – dwurdzeniowy RISC‑V i duża pamięć pozwalają na płynną obsługę złożonych interfejsów, algorytmów wizji maszynowej i aplikacji AI.
• Bogate peryferia HMI – obsługa kamer HD (CSI) i wyświetlaczy dotykowych (DSI) umożliwia tworzenie nowoczesnych paneli operatorskich oraz urządzeń multimedialnych.
• Elastyczna łączność – Ethernet z PoE, Wi‑Fi 6, BLE i USB HS sprawiają, że płytka świetnie sprawdza się w aplikacjach przemysłowych, IoT oraz przenośnych.
• Wbudowane funkcje bezpieczeństwa – sprzętowy moduł kryptograficzny chroni klucze i dane, spełniając wymogi nowoczesnych systemów edge‑computing.
• Kompletny ekosystem – pełna dokumentacja, przykłady dla ESP‑IDF/Arduino, schematy i design‑files ułatwiają szybkie wdrożenie. (do pobrania ze strony producenta we własnym zakresie)

Zastosowania

• Interfejsy HMI i sterowniki maszyn
• Kamery edge‑AI, robotyka, drony
• Panele multimedialne i kioski informacji
• Inteligentna automatyka budynkowa
• Urządzenia przenośne wymagające wysokiej wydajności i bezpieczeństwa

ESP32‑P4‑Module‑DEV‑KIT to idealna platforma dla inżynierów, twórców IoT i producentów urządzeń, którzy oczekują maksymalnej wydajności, elastycznej łączności i sprzętowego bezpieczeństwa – wszystko w kompaktowej formie gotowej do natychmiastowego prototypowania.
