ProRock для Arduino ATmega328P 200+ компонентов STEM LCD1602

ProRock Zestaw Startowy Arduino ATmega328P 200+ Komponentów LCD1602 STEM

ATmega328P | LCD1602 16×2 | USB Type-B przez ATmega16U2 | 830 punktów stykowych | zasilacz sieciowy wtyk EU | ponad 200 elementów

Zestaw startowy ProRock przeznaczony jest dla osób rozpoczynających naukę elektroniki i programowania mikrokontrolerów. Opiera się na mikrokontrolerze ATmega328P i zapewnia pełną kompatybilność ze środowiskiem Arduino IDE. Zestaw zawiera płytkę rozwojową, czujniki, moduły peryferyjne, wyświetlacz LCD oraz elementy bierne, umożliwiając budowę interaktywnych projektów bez konieczności lutowania.

Produkt został zaprojektowany z myślą o edukacji STEM, warsztatach elektronicznych oraz samodzielnej nauce. Zawiera ponad dwieście komponentów, co pozwala na wielokrotne eksperymenty i prototypowanie kolejnych urządzeń. Organizator plastikowy ułatwia przechowywanie i transport zestawu.

Główne cechy

• Kompatybilność z Arduino IDE: programowanie w języku C/C++ z użyciem popularnego środowiska obsługującego systemy Windows, macOS i Linux
• Mikrokontroler ATmega328P: rdzeń płytki rozwojowej zgodnej z architekturą UNO R3
• Interface komunikacyjny ATmega16U2: konwerter USB-UART zapewniający stałe połączenie z komputerem

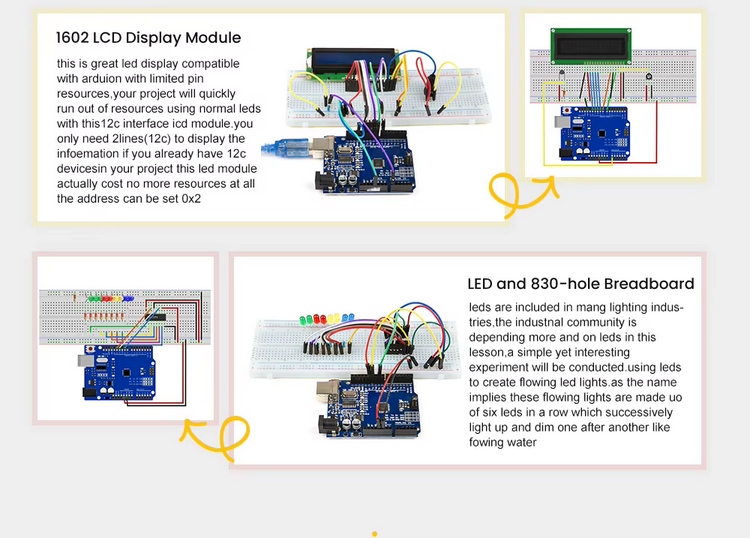

• Wyświetlacz LCD1602: moduł znakowy pozwalający na wyświetlanie danych tekstowych z regulacją kontrastu za pomocą potencjometru
• Moduł zasilania: dostarcza napięcie dla płytki stykowej i podłączonych modułów, zasilany z sieci przez adapter z wtyczką europejską
• Płytka stykowa: umożliwia szybkie prototypowanie obwodów bez lutowania
• Zestaw czujników: temperatury i wilgotności DHT11, poziomu wody, dźwięku, płomienia, fotoresystor, czujnik nachylenia oraz odbiornik podczerwieni
• Moduły wykonawcze: silnik krokowy z sterownikiem ULN2003, serwomechanizm, przekaźnik jednotorowy, buzzer aktywny i pasywny
• Moduł RFID RC522: umożliwia odczyt kart i tagów wykorzystujących standard RFID
• Wyświetlacze segmentowe: jednotorowy i czterotorowy wyświetlacz LED sterowany przez rejestr przesuwny 74HC595
• Elementy pomocnicze: potencjometr, joystick, pilot zdalnego sterowania, diody LED, przyciski, przewody połączeniowe
• Organizator plastikowy: pudełko do przechowywania wszystkich elementów zestawu

Specyfikacja techniczna

• Mikrokontroler główny: ATmega328P
• Konwerter USB-UART: ATmega16U2
• Złącze USB: Type-B
• Środowisko programowania: Arduino IDE
• Wyświetlacz LCD: 16×2 znaki, podświetlenie białe na niebieskim tle, regulowany kontrast
• Płytka stykowa: 830 punktów stykowych
• Zasilacz sieciowy: adapter z wtyczką EU
• Czujnik temperatury i wilgotności: DHT11
• Moduł RFID: RC522
• Moduł RTC: DS1302
• Rejestr przesuwny: 74HC595
• Sterownik silnika: ULN2003
• Napięcie zasilania buzzera: 5 V (aktywny i pasywny)
• Silnik prądu stałego: 3 V z przewodami
• Konektor baterii: 9 V ze złączem DC

Uwagi

• Przed pierwszym użyciem należy zainstalować najnowszą wersję Arduino IDE.
• Do programowania wymagany jest komputer z zainstalowanym Arduino IDE.
• Zestaw nie zawiera baterii ani akumulatorów.
• Producent zastrzega możliwość drobnych zamian komponentów bez wpływu na funkcjonalność.

Typowe zastosowania

• Edukacja elektroniczna w szkołach i makerspace'ach
• Nauka programowania mikrokontrolerów w środowisku Arduino
• Warsztaty i laboratoria STEM
• Szybkie prototypowanie węzłów czujnikowych
• Projekty DIY wykorzystujące diody LED, silniki, wyświetlacze i czujniki
• Podstawy robotyki i eksperymenty z sensorami
• Demonstracje i projekty hobbystyczne

Zawartość zestawu

• 1 × płytka rozwojowa kompatybilna z UNO R3
• 1 × wyświetlacz LCD1602
• 1 × moduł RFID RC522
• 1 × silnik krokowy
• 1 × sterownik silnika ULN2003
• 1 × joystick
• 1 × pilot zdalnego sterowania
• 1 × czujnik poziomu wody
• 1 × wyświetlacz segmentowy LED czterotorowy
• 1 × wyświetlacz segmentowy LED jednotorowy
• 1 × konektor baterii 9 V ze złączem DC
• 1 × czujnik temperatury i wilgotności DHT11
• 1 × czujnik dźwięku
• 1 × serwomechanizm
• 1 × moduł RGB SMD
• 1 × buzzer aktywny 5 V
• 1 × buzzer pasywny 5 V
• 1 × wentylator trzyskrzydłowy
• 1 × moduł zegara czasu rzeczywistego DS1302
• 1 × płytka stykowa 830 punktów
• 1 × przekaźnik jednotorowy
• 65 × przewód połączeniowy jumper
• 1 × przewody połączeniowe żeńsko-męskie DuPont
• 1 × kabel USB
• 1 × termistor
• 1 × dioda LED RGB 5 mm
• 1 × przełącznik kulkowy nachylenia
• 1 × odbiornik podczerwieni
• 1 × rejestr przesuwny 74HC595
• 1 × silnik DC 3 V z przewodami
• 1 × zestaw diod LED (czerwone, żółte, niebieskie, zielone)
• 1 × czujnik płomienia
• 1 × fotoresystor
• 1 × przycisk (mały)
• 1 × potencjometr
• 1 × organizer plastikowy

Zestaw ProRock stanowi zestaw komponentów dla osób pragnących rozpocząć przygodę z elektroniką i programowaniem mikrokontrolerów. Dzięki zawartości zestawu i kompatybilności z ekosystemem Arduino umożliwia realizację szerokiego spektrum projektów edukacyjnych i hobbystycznych.
