Moduł LORA HAT kompatybilny z Raspberry-Pi oparty na SX1268 obsługujący pasmo 868MHz.

Описание:

Dzięki zastosowaniu technologii modulacji LoRa można osiągnąć zasięg transmisji 5 km, obsługuje także automatyczne powtarzanie w celu zwiększenia zasięgu transmisji.

Inne wbudowane funkcje to wybudzenie poprzez radio, konfiguracja sieci bezprzewodowej, wykrywanie operatora, klucz komunikacji i tak dalej.

W porównaniu ze zwykłymi modułami LoRa, SX1262 LoRa HAT osiąga większy zasięg transmisji, wyższą szybkość, niższe zużycie energii, lepsze bezpieczeństwo i ochronę przed zakłóceniami interferencyjnymi. Nadaje się do różnych zastosowań, takich jak kontrola przemysłowa, inteligentny dom, gromadzenie danych itp.

Функция:

• Złącze 40-pin zgodne z Raspberry-PI.
• Wbudowany konwerter USB TO UART CP2102 do szeregowego debugowania.
• Interfejs UART do komunikacji z nadrzędnym systemem np Arduino, STM itd.
• Cztery diody LED do sygnalizacji stanu modułu.
• Technologia modulacji widma rozproszonego LoRa, dostępne są 81 kanały, większy zasięg transmisji, bardziej odporny na zakłócenia.
• Wielopoziomowy system auto powtarzania w celu zwiększenia zasięgu. Możliwa praca wielu sieci na tym samym terenie.
• Niski pobór energii. Posiada tryb głębokiego uśpienia z wybudzeniem poprzez radio. Moduł idealnie nadaje się do zastosowań bateryjnych.
• Konfigurowalny klucz komunikacyjny, którego nie można odzyskać, znacznie poprawia bezpieczeństwo przesyłanych danych użytkownika.
• Obsługa LBT polegająca na analizowaniu szumu w kanale przed wysłaniem pakietu co znacznie poprawia sukces przetransmitowania pakietów w środowiskach o dużym nasileniu transmisjami radiowymi.
• Obsługuje RSSI czyli detekcja poziomu sygnału.
• Obsługuje konfigurację parametrów bezprzewodowo, wysyłając pakiet poleceń / danych bezprzewodowo, można zdalnie konfigurować lub pobierać parametry modułu.
• Obsługuje transmisję punkt-punkt, rozgłoszeniową oraz monitoring kanału.

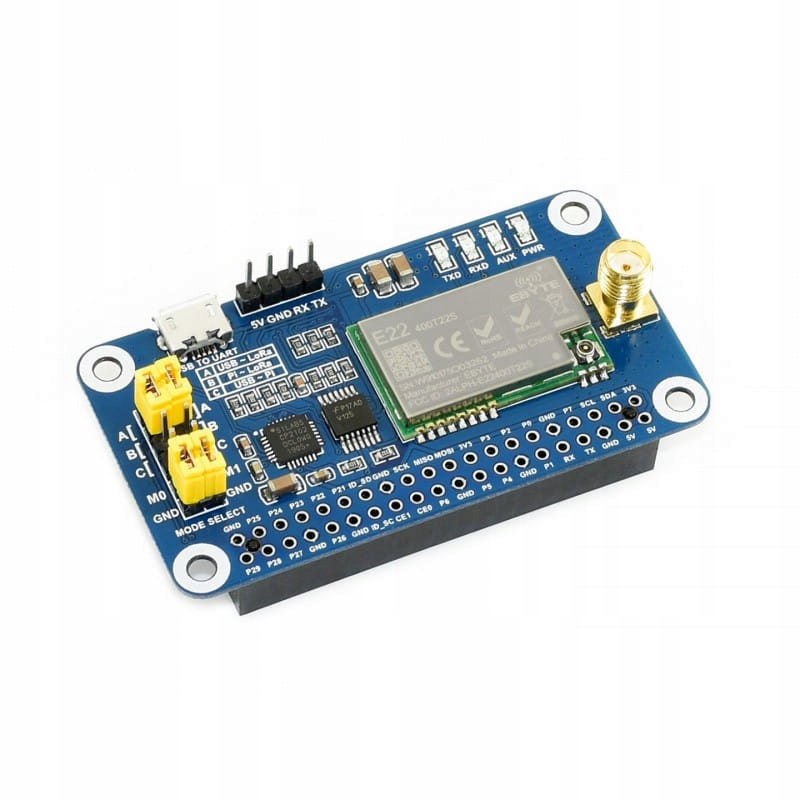

Elementy modułu:

1. SX1262 LoRa.
2. 73HC125 translator poziomów.
3. CP2102 USB to UART konwerter.
4. Złącze Raspberry Pi.
5. Gniazdo USB.
6. Złącze UART do nadrzędnego systemu np Arduino, STM itd
7. Złącze antenowe SMA.
8. Złącze antenowe IPEX.
9. LEDy
10. RXD/TXD: UART RX/TX.
11. Wskaźnik dodatkowy.
12. Wskaźnik zasilania.
13. Ustawienia dla UART.
14. A: kontrola modułu LoRa wprost z konwertera USB/UART.
15. B: kontrola modułu LoRa poprzez Raspberry Pi.
16. C: dostęp do Raspberry Pi poprzez konwerter USB/UART.
17. Konfiguracja LoRaM0M1opiszwartyzwartytryb transmisjizwartyotwartytryb konfiguracjiotwartyzwartytryb WORotwartyotwartytryb deep sleep

Комплект включает в себя:

• Moduł z SX1262
• Kabel USB
• Antenę
